地基微波輻射計在臺風登陸前的性能分析（下）
發布時間：2019-12-11 17:37:51
以使用MWP967KV型微波輻射計分析第14號“摩羯”臺風登陸前的探測情況為目的，利用常規探空資料以及浦東機場AWOS地面資料作對比，分析微波輻射計與兩者之間物理量的差異。
作者 黃海玲、張?zhí)炱?、張榮智 、蔣維東
（民航華東空管局，上海 200335）
微波輻射計資料分析
地面各指標時空剖面
北京時間 2018年8月12日浦東機場受12號臺風“摩羯”影響，12日降水量達86.7 mm，出現強降水雷暴天氣，微波輻射計準確反映了此次臺風過程中對本場各物理量的變化。如圖 3 所示在12日06:00~21:00 期間，大氣中8 km 以下相對濕度明顯增加 ；其中13:00~20:00 溫度沒有明顯變化，但是登陸前后 3h 有逆溫層且過了 6h 后，依舊有明顯逆溫；氣壓在前后 3h 內呈持續下降趨勢。

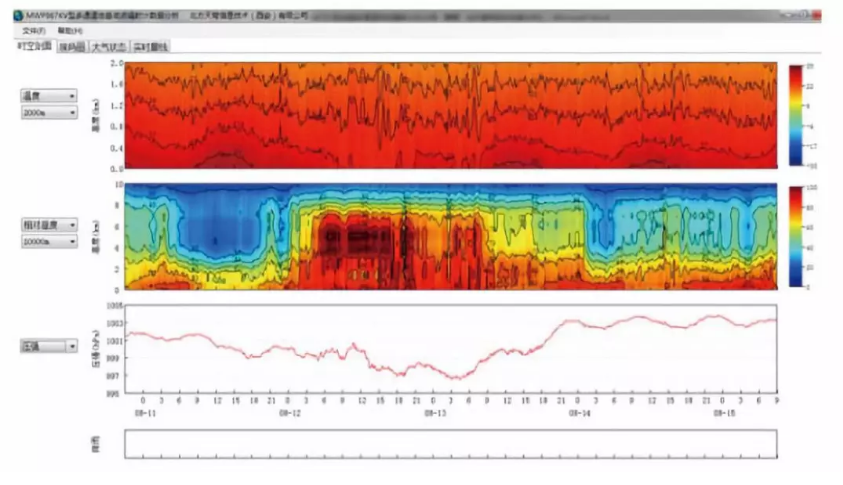

圖3 2018年8月11日00:00~15 日 09:00 浦東機場臺風過程微波輻射計測量值（溫度、相對濕度、壓強）演變示意圖
如圖 4 所示水汽主要集中在 2 km 以下，液態水集中在 6 km 以下，在臺風登錄前，水汽在06:00~21:00 低空積聚，臺風登陸后在大氣動力作用下抬升凝結成云并降落，液態水含量與云底高度持續降低基本一致。這段時間的臺風登陸前變化情況說明此微波輻射計能夠客觀展現臺風過程中對本場大氣的溫濕狀況變化規律。

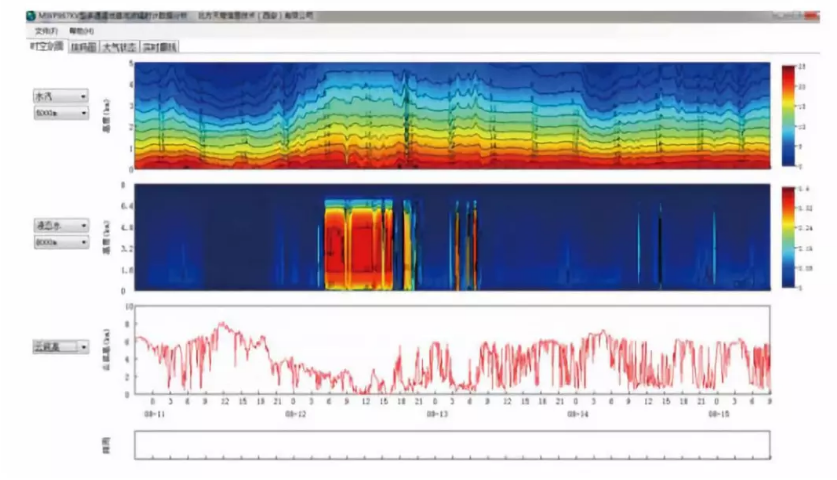

圖4 2018 年8月11日 00:00~15日09:00 浦東機場臺風過程微波輻射計測量值（水汽、液態水、云底高）演變示意圖
此過程當天逐小時對流參數變化來看，CAPE值表示大氣穩定度，同時包含低層、高層空氣特性的參數，數值越大代表強對流越容易發展，一旦強對流發生，大氣不穩定能量即會釋放，CAPE值可降至0。如圖 5 所示對流有效勢能 CAPE 最低值出現在10:00~16:00，處于強降水天氣發生時段，由微波輻射計資料計算得出 CAPE 值較好地表征此次臺風過程 ；而KI 指數和SI指數只取決于一定層次的資料，在臺風登陸前后850hPa 和500 hPa 之間存在逆溫層，因此由微波輻射計資料計算得出的KI指數和SI指數無意義。

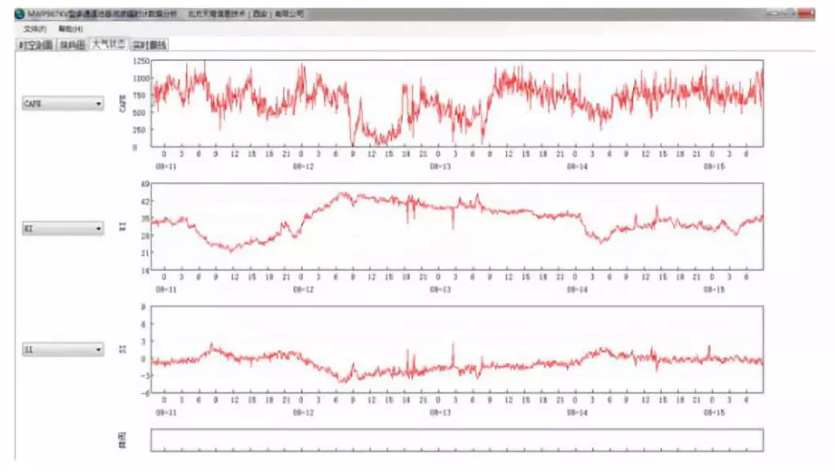

圖5 2018年8月11日00 時 -15 日 09 時浦東機場臺風過程微波輻射計各對流指數演變示意圖
微波輻射計與常規探空資料及AWOS資料的比較
上海浦東機場位于上海市東部，依海建造，地理坐標為北緯 31°08'，東經 121°47'。如圖 6所示12日08:00 與 20:00 浦東機場臺風過程前微波輻射計與探空溫度、水汽、相對濕度廓線對比，其廓線是在區站號58362寶山站獲取，地理坐標為北緯 31°24'，東經 121°27' 寶山站位于浦東機場北側，兩者均靠海，且直線距離只有 45km，下墊面相似，可以近似取為浦東機場探空數據，從圖 6 中可以看出，臺風過程中二者溫度、水汽密度廓線一致性較好，相對濕度廓線能夠反映其在垂直方向上的變化，但是定量使用效果不佳。
如圖7所示12日微波輻射計溫度、濕度與AWOS實況資料作對比，由此可以看出，微波輻射計可以較好地模擬出此兩個變量的變化趨勢，但是濕度普遍比實際值偏低近10%，溫度在低值時段也為強降水時段內偏低近1°，而在無降水或降水量少的情況下，溫度接近。

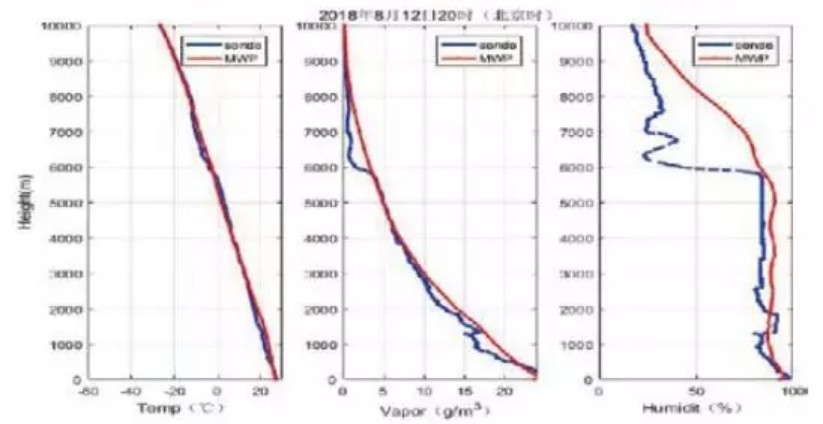

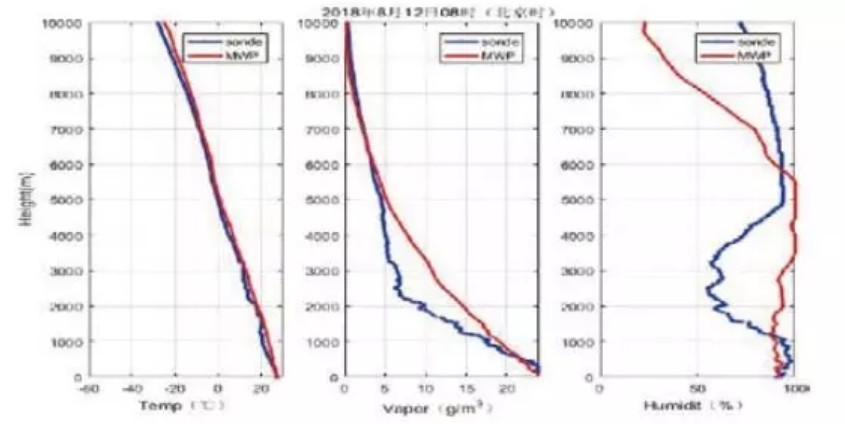

圖6 2018年8月12日08:00、20:00 浦東機場臺風過程前微波輻射計與探空溫度、水汽、相對濕度廓線的對比示意圖
圖72018年8月12日微波輻射計與AWOS濕度、溫度對比示意圖
結束語
本文利用 MWP967KV 型微波輻射計在 2018年第14號“摩羯”臺風登陸前探測性能進行了分析。結果表明 ：
1）臺風“摩羯”帶來的降水主要集中臺風登陸前，微波輻射計可以較好地直接探測各類物理量，如溫度、相對濕度、壓強、水汽等，在這些指標上表現活躍。臺風登陸前后3h有逆溫層 ；大氣8km以下相對濕度明顯增加 ；氣壓在登陸前后3h內呈持續下降趨勢；水汽主要集中2km以下，液態水集中在6km以下 ；對流有效勢能CAPE最低值出現在10:00~16:00時，處于強降水天氣發生時段，較好地表征此次臺風過程。 2）與探空資料對比時，臺風過程中二者的溫度、水汽密度廓線一致性較好，相對濕度廓線能夠反映其在垂直方向上的變化，但是定量使用效果不佳 ；與地面資料對比時，濕度普遍比實際值偏低近10%，溫度在低值時段也為強降水時段內偏低近 1°，而在無降水或降水量少的情況下，溫度接近。通過上述分析比較了微波輻射計和地面及探空資料的差異，溫度、水汽密度和相對濕度的平均觀測偏差較低，相關性較好，可見微波輻射計在臺風監測中是可用的，同時它又能提供臺風登陸前各物理量的變化情況，有助于研究臺風對本場帶來的影響做出提前判斷。這僅僅是一個初步分析，有待進一步的分析和研究，尤其是從定量角度研究臺風過程中各物理量的變化。
